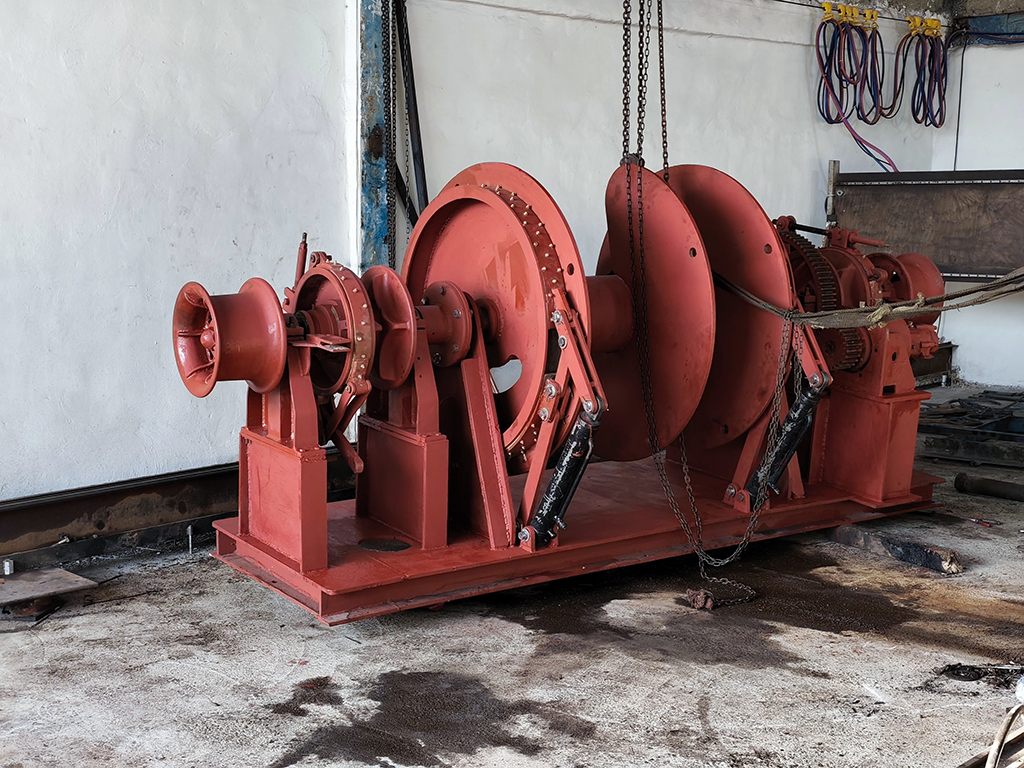

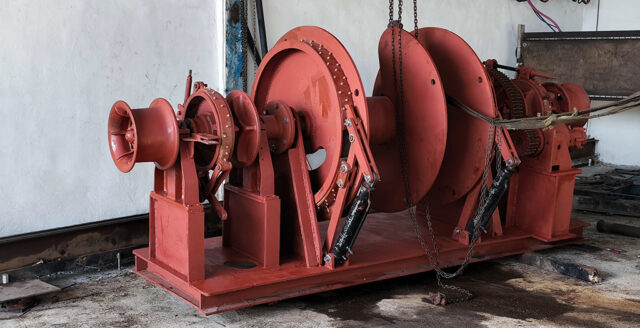

ساخت یک دستگاه وینچ لنگر با ظرفیت کشش 43 کیلو نیوتن با امکان جمع آوری طناب 4 اینچ به طول 130 متر در صنایع ماشین سازی نیان طراحی و ساخته شد.

وزن سازه با متعلقات 3400 Kg شد.

این وینچ قادر است طناب به طول 130 متر در حدود 7 دقیقه جمع آوری کند.

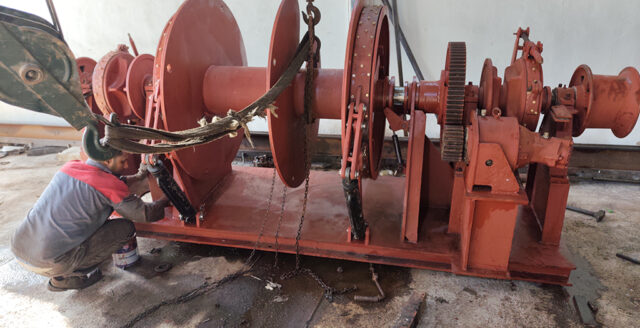

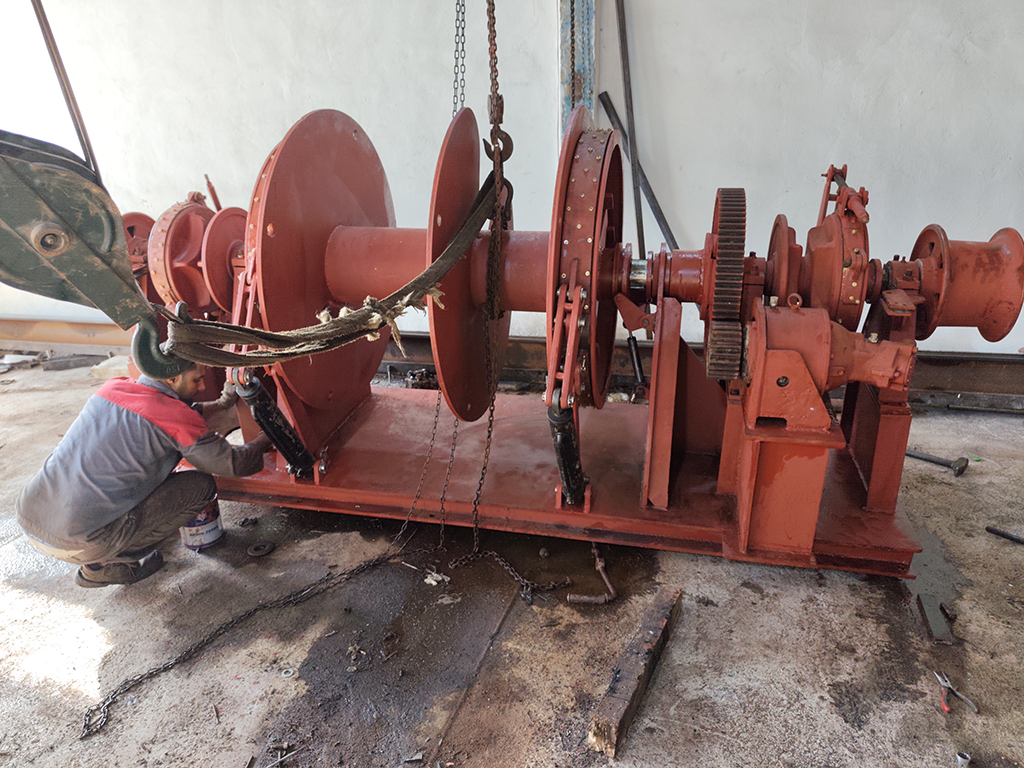

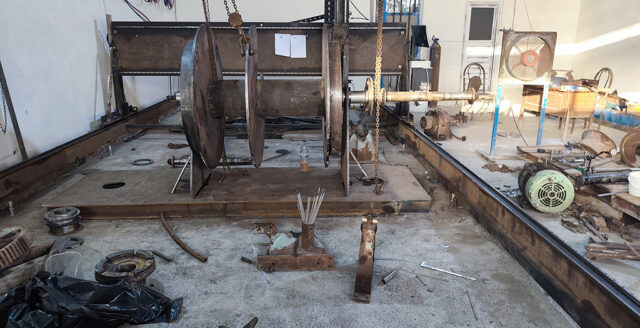

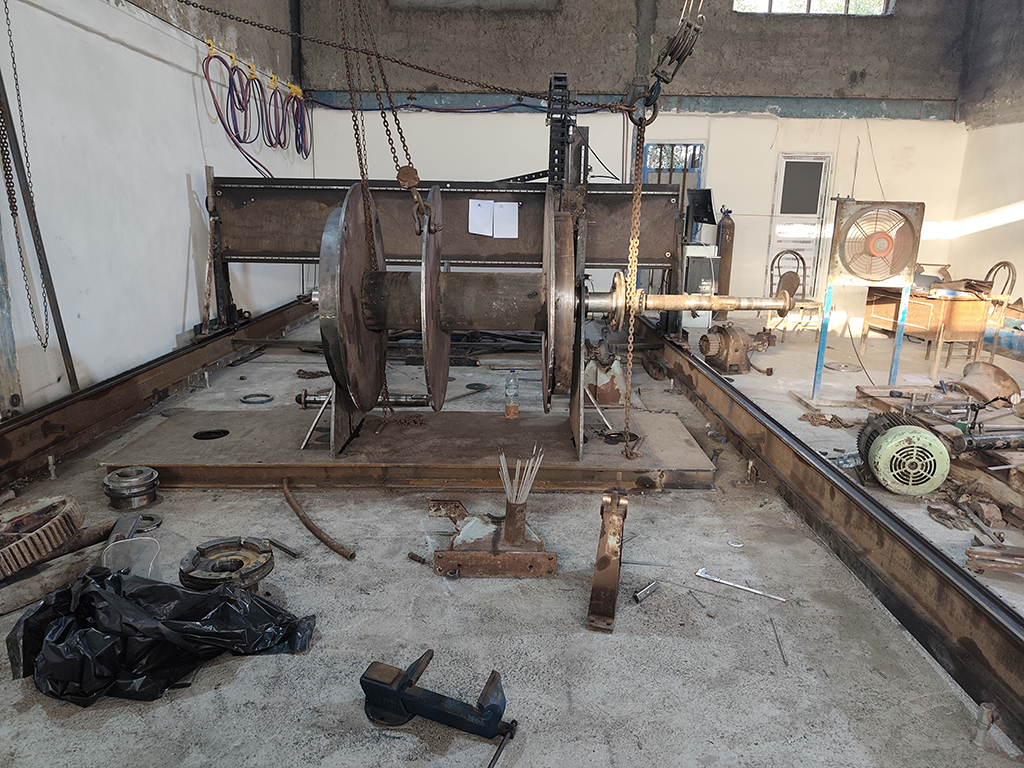

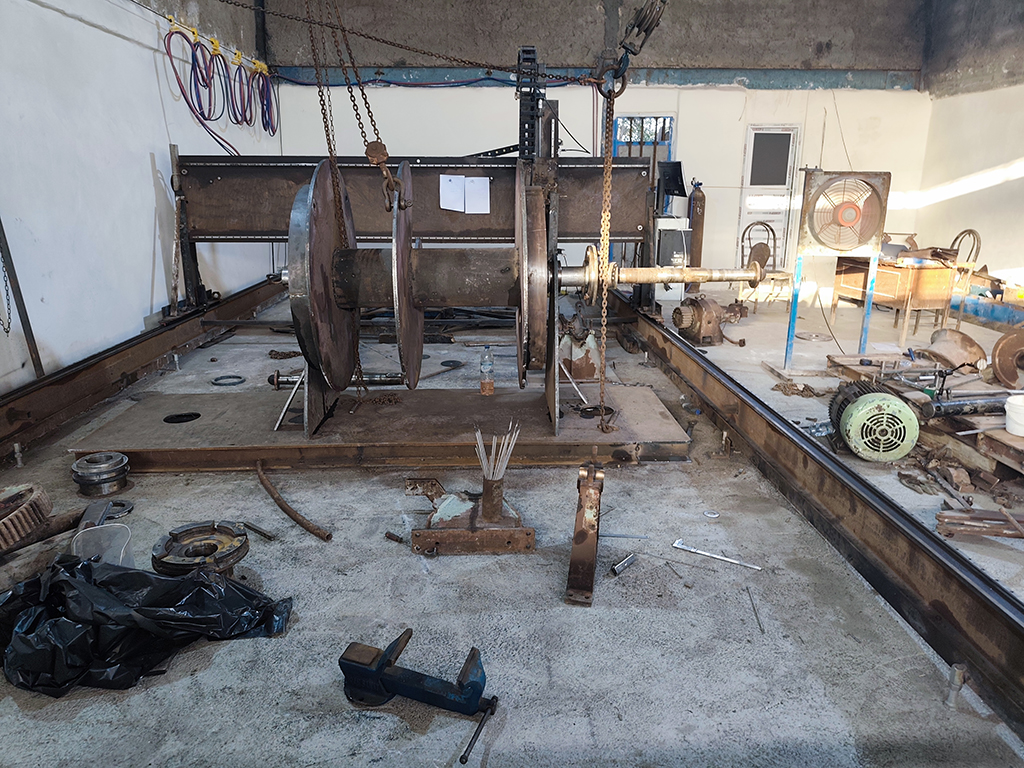

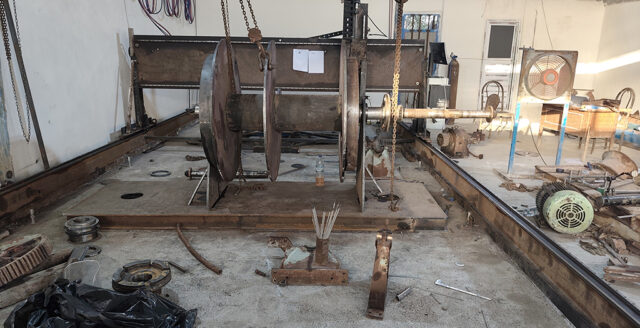

کیله قطعات فلزی در کارگاه شماره 1 صنایع ماشین سازی برش خورده و پس از مراحل ماشین کاری و کنترل کیفیت بر روی پایه نصب شدند.

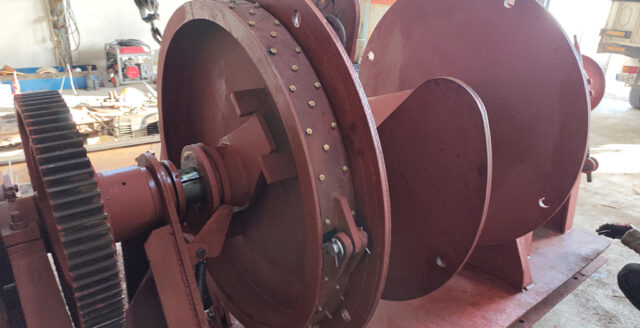

بر روی این وینچ دو حلقه ترمز در دو سمت درام جمع آوری طناب نصب شد تا امکان نیروی مناسب و متقارن را برای نگهداری طناب فراهم کند.

شایان ذکر است این وینچ  به درخواست کارفرما به گونه ای طراحی شد تا مراحل جمع آوری ، رهاسازی ودرگیر و جداسازی درام با هیدروموتور و همچنین ترمز و آزاد کردن ترمز از پل فرماندهی قابل کنترل باشد.

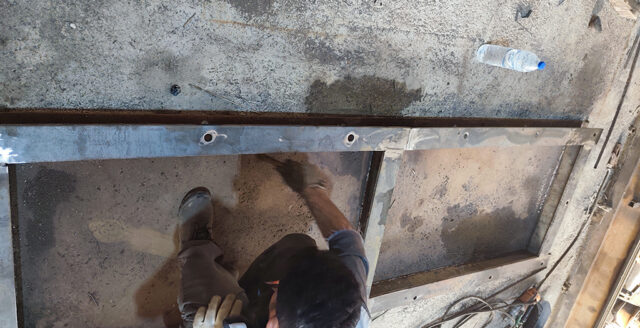

برش تمام قطعات سازه به وسیله دستگاه CNC این شرکت و با فرایند اکسی فیول انجام شد.

تمام لبه های برش خورده سنگ زنی شدند و از کیفیت سطحی مناسبی در لبه های برش برخوردار شدند.

شافت اصلی از جنس CK45 تهیه و نصب شد.

تمام بیرینگ ها از جنس فسفر برنز تهیه و ساخته شدند.

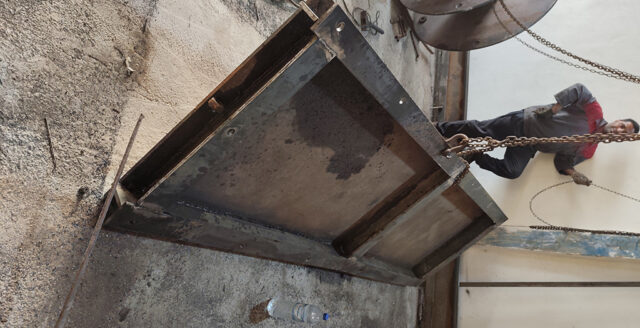

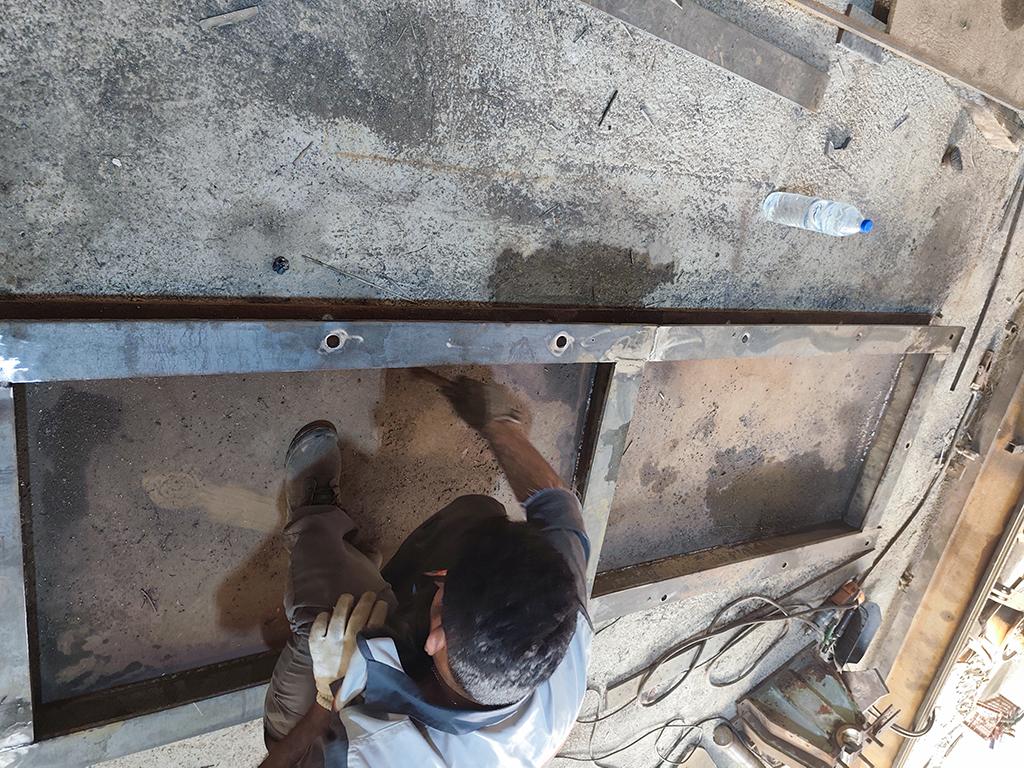

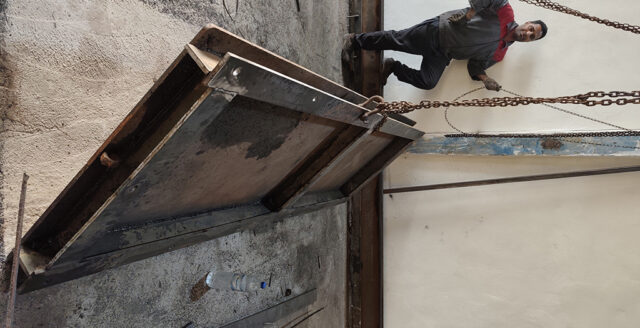

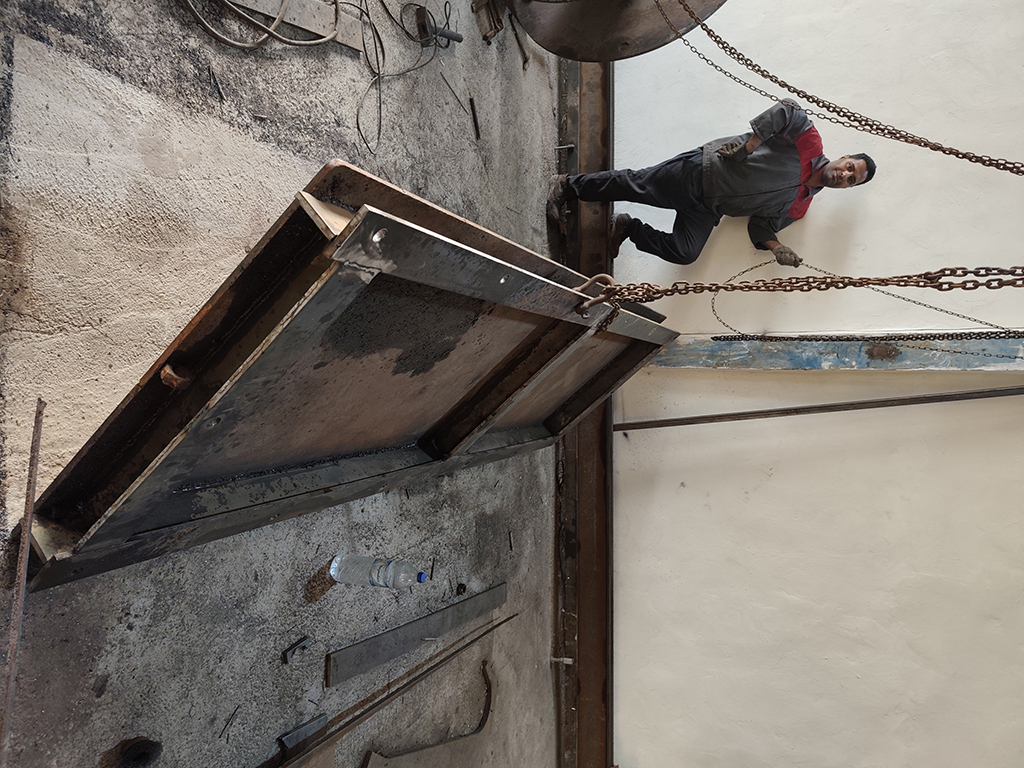

پس از اتمام جوشکاری نسبت به تست جوش در حدود 30 درصد خط جوش و با روش  UT , MT اقدام شد.

رنگ پرایمر دریایی از نوع دو جزئی برای پوشش دهی اولیه استفاده شد.

لنتهای ترمز با ضخامت 10 میلیمتر و ساخت کشور روسیه تهیه و نصب شد. این لنتها نسبت به لنتهای هندی و چینی موجود در بازار کیفیت بهتری دارند.

در وینچ های دریایی بر خلاف سایر وینچ ها راستای نیروی وارده از بازه بیشتری برخوردار هستند و این امر باعث میشود در زمان طراحی تلرانس بیشتری برای قطعات در نظر گرفته شود.

برای جوشکاری از الکترودهای رده 70 استفاده شد. 1-7018
